SRV-03 | Shuttle XPC Barebone SZ87R6

Created: 15 April 2014 | Written by Super User | Print | Email | Hits: 26761

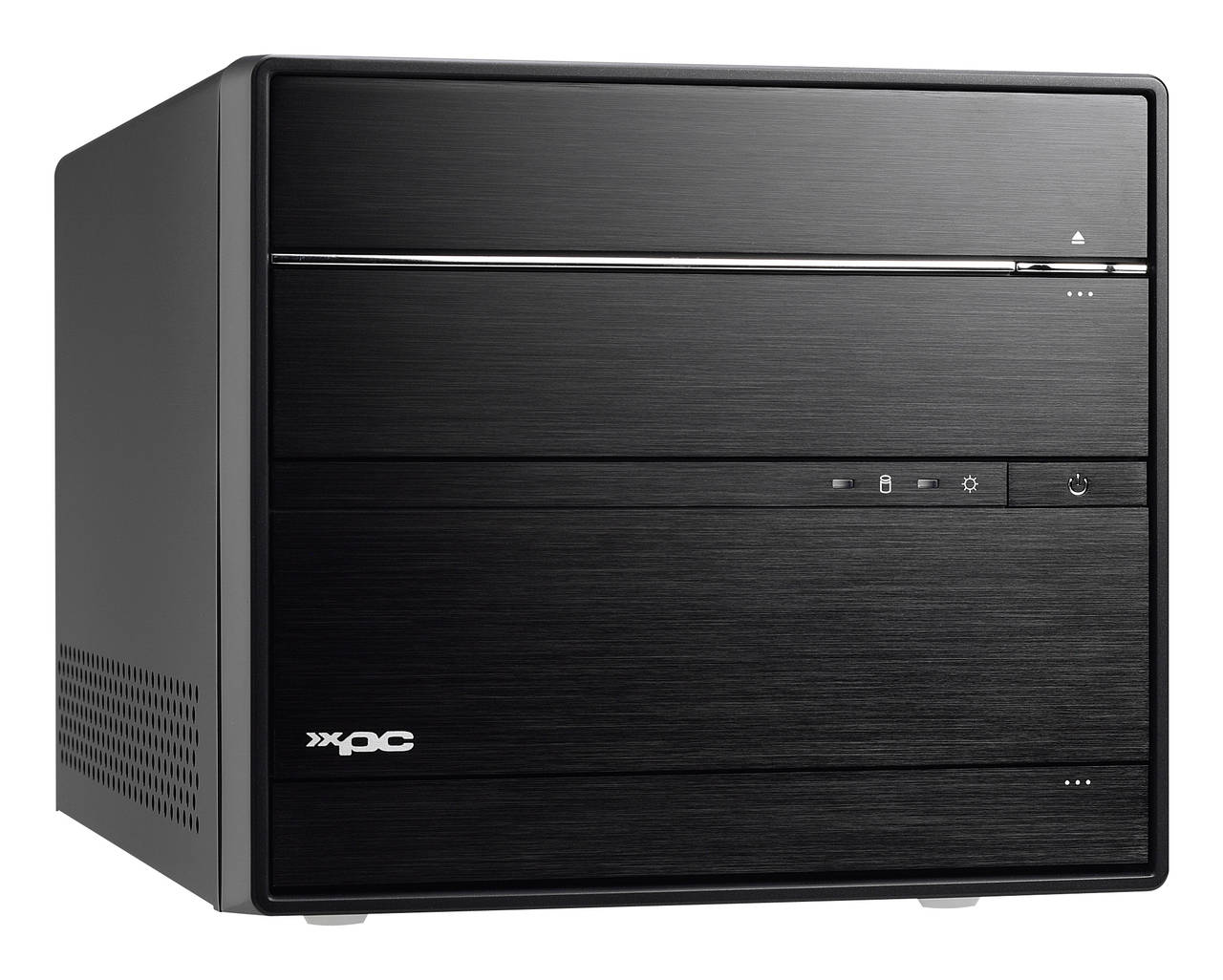

thumb SZ87R6Front trans Shuttle XPC Barebone SZ87R6

Shuttle Mini-PC mit Heatpipe-Kühlung für LGA1150 "Haswell"-Prozessoren

Das Shuttle XPC Barebone SZ87R6 demonstriert, wie dezent stilvoll ein moderner PC aussehen kann: sein Aluminiumgehäuse mit gebürsteter schwarzer Oberfläche hat ein Volumen von lediglich 14 Litern - dreimal kleiner als ein Standard Midi Tower. Trotzdem strotzt dieser Mini-PC vor Performance und Ausstattungsmerkmalen. Er unterstützt die vierte Generation der Intel Core Prozessoren mit dem Sockel LGA1150. Konfigurieren Sie einen leistungsstarken Arbeitsrechner mit dem neuesten Core i7 Quad Core-Prozessor, Dual-Slot PCI-Express-Grafikkarte, mSATA-SSD, zwei 4-TB-Festplatten im RAID-Verbund und 32 GB DDR3-1600 Speicher samt Blu-ray-Laufwerk. SZ87R6 unterstützt die Unlock-Funktion von K-Series und dank des 500W-Netzteils lassen sich auch extrem leistungsstarke Grafikkarten verwenden. Lassen Sie sich von den inneren Werten und dem stilvollen Äußeren dieses Shuttle XPCs begeistern!

Gehäuse
Schwarzes Aluminium-Gehäuse
Vorderseite: gebürstetes Aluminium
Laufwerksschächte: 1 x 5,25" (extern), 2 x 3,5" (1x intern, 1x extern)
Mit dem optionalen Zubehör PHD3 lassen sich jeweils
zwei 2,5"-Laufwerke in einen 3,5"-Schacht einbauen.
Abdeckklappen auf der Vorderseite für Laufwerke und Media-Ports
Kensington Sicherheits-Slot auf der Gehäuserückseite (auch: K-Slot
oder Kensington Lock) als Teil einer Diebstahlsicherung
Abmessungen: 33,2 x 21,6 x 19,8 cm (LBH), 14,2 Liter
Gewicht: 3,5 kg netto / 5,0 kg brutto

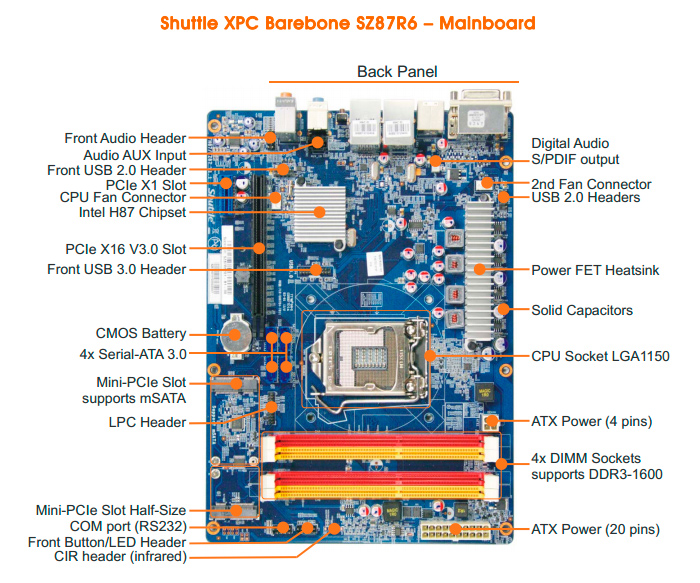

Mainboard / Chipsatz
Shuttle "FH87/FZ87", Shuttle Form Factor
spezielles Design für XPC SH87R6/SZ87R6
Abmessungen: 27,0 x 19,5 cm
Chipsatz/Southbridge: Intel® Z87 (Codename: Lynx Point)
Verkaufsversion mit C2-Chipsatz-Stepping (oder höher)
Platform Controller Hub (PCH) als Single-Chip-Lösung
Passive Chipsatz-Kühlung mit Kühlkörper
Die Northbridge ist im Prozessor integriert.
Verwendung von Feststoffelektrolytkondensatoren (Solid Capacitors) -
diese Kondensatoren sind hitzebeständiger und langlebiger
BIOS
AMI BIOS, SPI-Interface, 32 MBit Flash-ROM mit SPI-Schnittstelle
Unterstützt PnP, ACPI 3.0, Hardware-Überwachung
Unterstützt das Unified Extensible Firmware Interface (UEFI) [3]
Unterstützt Booten vom externem Flashspeicher über USB
Netzteil
Eingebautes 500 Watt Mini-Schaltnetzteil
Eingangsspannung: unterstützt 100-240V AC, 50-60 Hz
80PLUS Bronze konform: der Wirkungsgrad beträgt mindestens
82/85/82% bei einer Belastung von 20/50/100%.
Active PFC-Schaltung (Leistungsfaktor-Korrektur)
ATX-Netzteil-Anschlüsse: 2x10 und 2x2 polig
Stromanschluss für Grafikkarte: 6-polig und 8-polig
Weitere Anschlüsse: 4x SATA, 2x Molex, 1x Floppy
Betriebssystem
Dieses System wird ohne Betriebssystem ausgeliefert.
Es ist kompatibel mit Windows 8, Windows 7 und Linux
Prozessor-Unterstützung
Sockel LGA 1150 (H3) unterstützt die vierte Generation der
Intel Core i7 / i5 / i3 Prozessoren
Maximal unterstützte Prozessor-Verlustleistung (TDP) = 95W.
Codename "Haswell", 22nm Technologie, bis zu 8 MB L3-Cache
Nicht kompatibel mit älteren Sockel-LGA1155-Prozessoren
Unterstützt die Unlock-Funktion von Intel Prozessoren der K-Serie
Der Prozessor integriert die Controller für PCI-Express und Speicher
und die Grafikfunktion auf dem gleichen Halbleiter-Chip (hängt vom Modell ab)
Detailierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste.
Prozessor-Kühlung
Shuttle I.C.E. (Integrated Cooling Engine)
I.C.E. Heatpipe Kühl-Technologie mit 4 Pipes
Temperatur-geregelter 9,2 cm Lüfter
SilentX-Technologie für eine effizientere und leisere Kühlung
Speicher-Unterstützung
4 x 240 Pin DIMM-Steckplätze
Unterstützt DDR3-1333/1600 SDRAM Speicher (PC3-10600/12800)
Unterstützt 2+2 Dual-Channel-Modus
Unterstützt maximal 8 GB per Steckplatz, Gesamtkapazität maximal 32 GB
Optional: Integrierte Grafikfunktion [2]
Die Eigenschaften der integrierten Intel HD Grafikfunktion
hängt vom verwendeten Prozessortyp ab.
Unterstützt OpenCL 1.2, DirectX 11.1, OpenGL4.1 und DX Extensions.
Unterstützt HDMI, Auflösung bis zu 1920x1200
Unterstützt DVI, Auflösung bis zu 1920x1200
Unterstützt D-Sub, Auflösung bis zu 2048x1536
(optionaler VGA-zu-DVI-Adapter erforderlich)
Unterstützt HDCP über DVI und HDMI
Unterstützt Full HD 1080p Blu-ray (BD) Wiedergabe über DVI und HDMI
Unterstützt Dual-Independent-Display über HDMI und DVI-I [2]
Unterstützt 4 Displays zusammen mit externer Grafikkarte [7]
HDMI unterstützt HD-Video plus Multikanal Digital Audio über ein einziges Kabel
PCIe-Steckplätze
1x PCI-Express x16 v3.0 Steckplatz (PEG, nur für Grafikkarten)
1x PCI-Express x1 v2.0 Steckplatz
Dieser XPC unterstützt Dual-Slot Grafikkarten (mit doppelter Slotbreite),
in diesem Fall kann der zweite PCI-Express-Steckplatz allerdings nicht belegt werden.
Stromanschlüsse für Grafikkarte: 6-polig und 8-polig
Mini PCIe Steckplätze
Dieser XPC verfügt über zwei Mini-PCI-Express-Steckplätze:
1) Half-Size, unterstützt PCIe v2.0 und USB 2.0
z.B. für WLAN-Steckkarten [4]
2) Full-Size, unterstützt PCIe v2.0, SATA 3.0 (6 Gbit/s) und USB 2.0
z.B. für Mini-SATA (mSATA) Flashspeicherkarten [5]
7.1-Kanal HD Audio
7.1-Kanal HD-Audio (High Definition) mit Realtek ALC888S Codec
Unterstützt den Azalia-Standard
Analog: Line-out (7.1-Kanal), Line-in, Mikrofon, AUX-Eingang (onboard)
Digital: optischer S/PDIF-Ausgang (Digital Audio auch über den HDMI-Ausgang)
Dual Gigabit-Netzwerk
Zwei Realtek RTL 8111E Ethernet Netzwerk-Controller
mit zwei RJ45-Anschlüssen
PCI-Express Schnittstelle
Konform zu IEEE 802.3u 1000Base-T
Unterstützt 10 / 100 / 1.000 MBit/s Operation
Unterstützt Wake-on-LAN (WOL)
Anschlüsse Laufwerke
4x Serial ATA (SATA) rev. 3.0 mit max. 6 Gbit/s (onboard)
1x External Serial ATA (eSATA) rev. 2.0 mit max. 3 Gbit/s (Rückseite)
Unterstützt Intel Rapid Storage Technology (RST 12, Raid 0/1/5/10, JBOD)
Unterstützt Smart Response Technology (SRT, "SSD Caching")
Anschlüsse und Buttons Vorderseite
Mikrofon-Eingang
Kopfhörer-Ausgang (Line-Out)
2x USB 3.0
2x USB 2.0 (1x Schnelllade-Funktion mit bis zu 2A, siehe 8)
Ein/Aus-Button
Betriebsanzeige (LED)
Aktivitätsanzeige für Festplatte (LED)

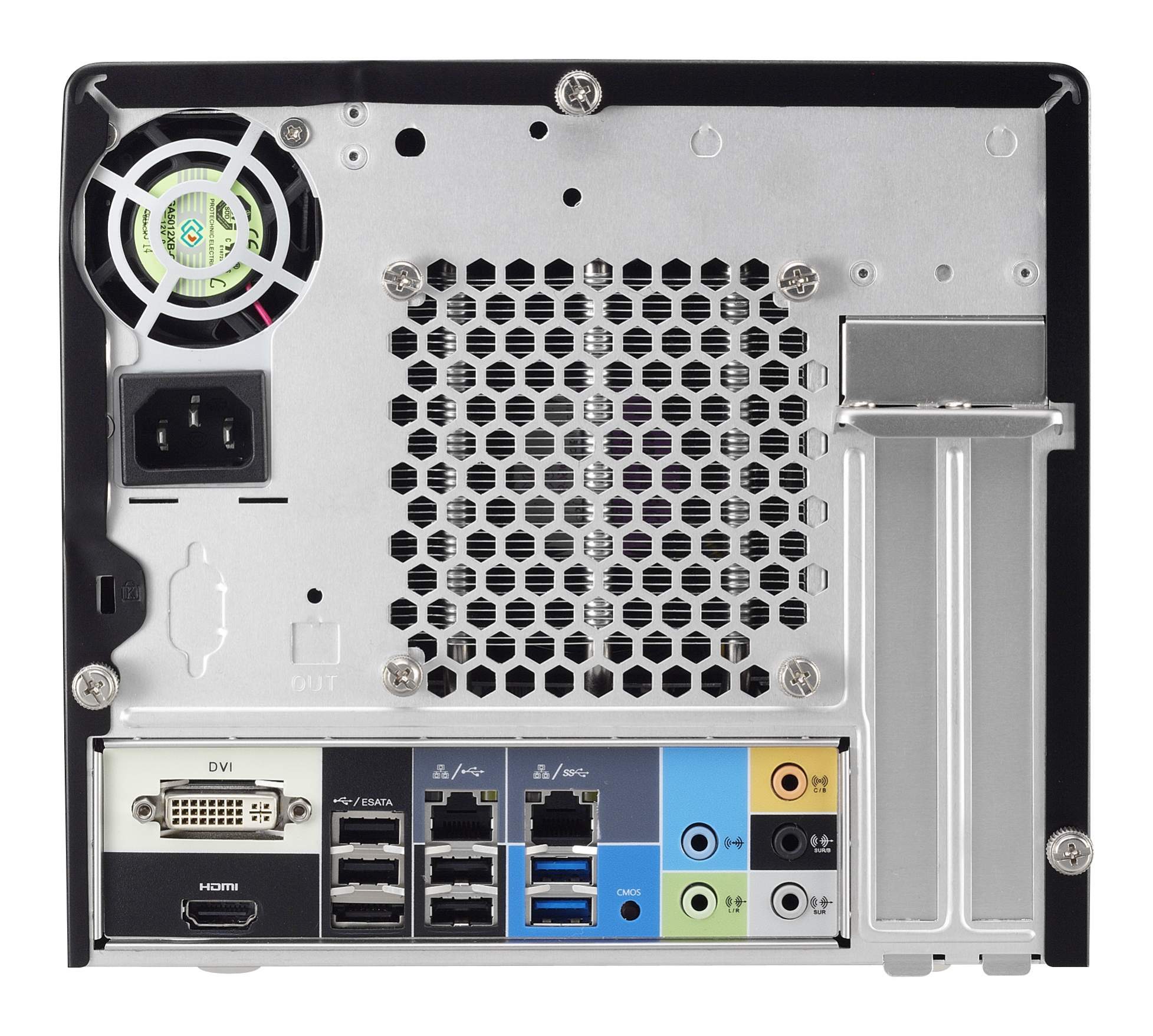

Anschlüsse Rückseite
HDMI (unterstützt digital Audio) [2]
DVI-I (unterstützt analog VGA mit optionalem Adapter) [2]
4x USB 2.0
2x USB 3.0
2x GigaBit LAN (RJ45)
7.1-ch Audio Line-out (2x Hinten, 2x Vorne, Bass/Center, Surround/Back)
Audio Line-in
External Serial ATA (eSATA 3Gb/s)
Digital Audio: optischer S/PDIF-Ausgang
Clear CMOS Button
optional: serielle Schnittstelle RS-232 (Zubehör: H-RS232)
3x Perforationen für optionale WLAN-Antennen [4]
Weitere Anschlüsse onboard
4x USB 2.0 (zwei Sets mit 2x5 Pins, ein Set ist belegt)
1x RS232 (2x5 Pins) für optionales Zubehör H-RS232
2x Lüfter-Anschlüsse (4 Pins), ein Anschluss ist belegt
Audio AUX-Eingang
Low Pin Count (LPC, 2x 10 Pins, 2 mm Pin-Abstand)
Belegte Anschlüsse: S/PDIF, USB 3.0/2.0, audio, power button, LEDs
Mitgeliefertes Zubehör
Mehrsprachiges XPC Installationsanleitung (DE, EN, FR, ES, JP, KR, SC, TC)
32/64-Bit Treiber-DVD
2x Serial-ATA Laufwerkskabel
230V-Netzkabel
Schrauben
Wärmeleitpaste
Schutzkappe für CPU-Sockel (nicht verwenden, falls die Heatpipe oder ein Lüfter installiert ist)
Optionales Zubehör
3,5"-zu-2,5"-Adapter (PHD3)
Backpanel COM-Port-Adapter für die serielle RS232 Schnittstelle (H-RS232)
Wireless LAN 802.11n Modul mit externen Antennen (WLN-C, siehe [4])
Umgebungsparameter
Zulässiger Betriebstemperaturbereich: 0-35°C
Zulässige relative Luftfeuchtigkeit: 10-90% (nicht kondensierend)
Zertifikate / Konformität
EMI: FCC, CE, BSMI, C-Tick
Sicherheit: CB, BSMI, ETL
Sonstige: RoHS, ErP 2013 Lot 6, Energy Star 5
Konformität
Dieses Gerät wird als informationstechnische Einrichtung (ITE)
der Klasse B eingestuft und ist hauptsächlich für den Betrieb im
Wohn- und Bürobereich vorgesehen. Durch das CE-Zeichen wird
die Konformität mit den folgenden EU-Richtlinien bestätigt:
(1) EMV-Richtlinie 89/336/EWG Elektromagnetische Verträglichkeit
(2) Niederspannungsrichtlinie 73/23/EWG Elektrische Betriebsmittel
zur Verwendung innerhalb bestimmter Spannungsgrenzen
Quelle: Produkt Spezifikation755.83 KB /
